中國科大提出晶相混合策略設(shè)計在酸性環(huán)境中極端穩(wěn)定的高性能電催化劑
氫能源是當前最具應(yīng)用前景的高效清潔新能源技術(shù)。相比傳統(tǒng)的甲烷水蒸氣重整制氫工藝和堿性電解水工藝，質(zhì)子交換膜水電解裝置具有啟動速度快、氫氣純度高、產(chǎn)氫速率快、電流密度大和能量效率高等顯著優(yōu)勢，有望成為下一代先進清潔制氫方法。然而，在酸性介質(zhì)中非鉑基催化劑一般很不穩(wěn)定，活性金屬成分容易在電解池操作過程流失。當前酸性電解水膜電極依賴鉑基催化劑（Pt, Ir和Ru等），導(dǎo)致制氫成分過高,極大的限制了質(zhì)子交換膜水電解池的應(yīng)用推廣。
近日，中國科學(xué)技術(shù)大學(xué)俞書宏院士團隊和高敏銳教授課題組提出一種“晶相混合”策略，成功設(shè)計并研制了一種在酸性電解液中展現(xiàn)高度穩(wěn)定性的非貴金屬電催化劑。研究人員將立方相的二硒化鈷（CoSe2）進行“嚴苛”的堿熱處理（5 M KOH，200 oC），促使立方相CoSe2部分結(jié)構(gòu)轉(zhuǎn)變?yōu)檎幌郈oSe2，成功制備一種新穎的混合相CoSe2結(jié)構(gòu)，在酸性介質(zhì)中展現(xiàn)出優(yōu)異的水還原電化學(xué)活性和穩(wěn)定性能。相關(guān)研究成果以“Polymorphic cobalt diselenide as extremely stable electrocatalyst in acidic media via a phase-mixing strategy”為題，于11月25日發(fā)表在《自然·通訊》上（Nature Communications 2019, 10, 5338）。論文的共同第一作者是中國科大博士生張曉隆、胡少進和博士后鄭亞榮。
研究人員通過堿熱法處理立方相CoSe2, 使得部分Co與Se原子從完美的立方相CoSe2晶體中逸出，生成原子級別的缺陷。而這些缺陷的生成使得位于立方相結(jié)構(gòu)中的Se-Se鍵在其局域部位發(fā)生旋轉(zhuǎn)而轉(zhuǎn)化為正交相結(jié)構(gòu)，最終得到立方相和正交相混合均勻分布的CoSe2（圖1）。
圖1. 混合相CoSe2催化劑的制備和結(jié)構(gòu)示意圖。
電化學(xué)測試顯示，混合相CoSe2催化劑在5萬次循環(huán)之后，極化曲線沒有明顯變化，同時催化劑在400多個小時工作后，其在10 mA cm-2的過電勢沒有明顯增加。“晶相混合”制備的催化劑在酸性電解質(zhì)中絕佳的穩(wěn)定性遠優(yōu)于立方相和正交相CoSe2催化劑(圖2)。

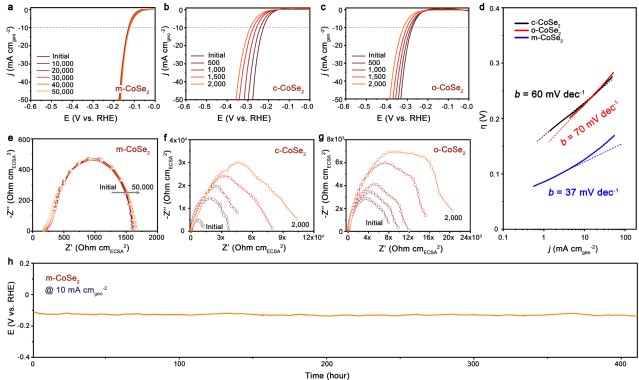

圖2.混合相、立方相和正交相催化劑在酸性介質(zhì)中水還原催化活性和穩(wěn)定性能對比
研究發(fā)現(xiàn)，這種新型的立方相-正交相互糅合的CoSe2催化劑極大的提高了Co與Se原子之間的共價性，賦予晶格更強勁的鍵合能，從而使得這種廉價材料在酸性介質(zhì)中不僅展現(xiàn)出很高的水還原活性，同時表現(xiàn)優(yōu)異的穩(wěn)定性能（圖3）。

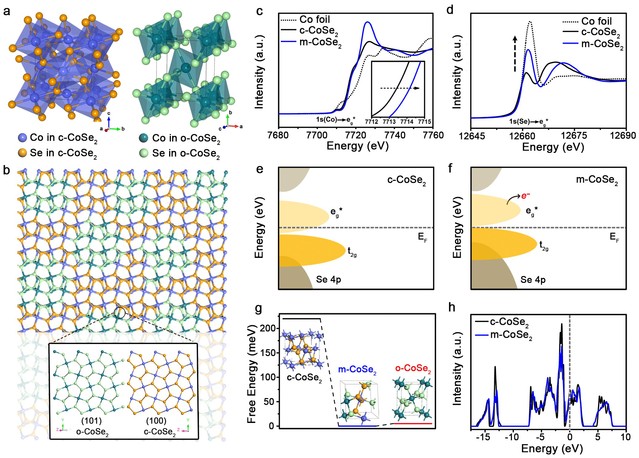

圖3.混合相CoSe2催化劑優(yōu)異電化學(xué)穩(wěn)定性能機制理解
該項研究為今后提供了一種通過材料晶相調(diào)控設(shè)計具備在酸性介質(zhì)中高度穩(wěn)定的催化劑策略，為發(fā)展在酸性介質(zhì)中能實際運行的低成本、高活性和高穩(wěn)定性的催化材料提供了嶄新的思路。
相關(guān)研究受到國家自然科學(xué)基金委創(chuàng)新研究群體、國家自然科學(xué)基金重點項目、中國科學(xué)院前沿科學(xué)重點研究項目、中國科學(xué)院納米科學(xué)卓越創(chuàng)新中心、蘇州納米科技協(xié)同創(chuàng)新中心等的資助。
論文鏈接：https://www.nature.com/articles/s41467-019-12992-y
（合肥微尺度物質(zhì)科學(xué)國家研究中心，化學(xué)與材料科學(xué)學(xué)院，科研部）
版權(quán)與免責聲明：本網(wǎng)頁的內(nèi)容由收集互聯(lián)網(wǎng)上公開發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負責。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：sales@allpeptide.com
