Angewandte Chemie: 測量單個納米顆粒的消光光譜
光譜表征是探索光與物質相互作用的有力工具。消光行為，作為光與物質相互作用的第一步，包含了完整的吸收和散射信息，對于闡釋物質結構、形貌、組分與表觀性能之間的關系具有重要意義。盡管紫外-可見光譜儀已經成為一種測量均勻體系消光光譜的常用方法，如何獲取單個納米顆粒的消光光譜則仍然是一個富有挑戰性的課題。
與此同時，單個納米顆粒的光譜研究近三十年內得到了極大的重視和發展。發展最為成熟的單顆粒光譜技術當屬基于熒光顯微鏡的熒光光譜和基于暗場顯微鏡的散射光譜。這兩種技術分別在熒光納米材料（如量子點、上轉換材料等）和表面等離激元材料（如金屬和摻雜半導體等）的光譜研究中發揮了顯著的推動作用。這兩種技術均可視作廣義上的暗場技術：即樣品以外的區域具有較低的光學背景，而樣品區域的光學信號則比背景強得多，因此易于測量（類似于在夜幕中看星星）。與熒光和散射光譜實現“零”背景檢測不同的是，消光光譜需要從較強的入射光背景（I0）中提取由單顆粒消光效應（ΔI）而產生的極其微弱的信號變化（ΔI/I0），因此在技術上具有更大的挑戰性（類似于在白天看星星）。
最近，我院生命分析化學國家重點實驗室王偉研究小組（課題組主頁：http://hysz.nju.edu.cn/wangwei）提出了一種基于全內反射的寬場消光光譜成像技術（Total Internal Reflection Extinction Spectroscopy, TIRES），實現了對不同納米材料的單顆粒消光光譜的定量測量，并且能夠區分吸收和散射成分。此項研究的創意在于，利用全內反射光學系統實現了對單個納米顆粒的近場倏逝波照明，將光能量密聚到粒子所在薄層，顯著縮短了無效光程長度，進而提高單顆粒對入射光的擾動率（ΔI/I0）。倏逝波在溶液相中的穿透深度約100-200 nm，與納米顆粒的尺寸大致相當，因此入射光的全部光程都能夠用來與樣品相互作用，降低了因?yàn)槿芤荷⑸湟鸬母蓴_。研究結果顯示，基于倏逝波照明的TIRES方法中，單個納米顆?？梢砸鸶哌_(dá)數十個百分比的信號變化（ΔI/I0），從而保證了本方法的靈敏度。與此相比，傳統基于比色皿的消光光譜測量中典型光程長度在毫米到厘米水平，普通透射光學顯微鏡的光程長度（焦點深度）往往在微米水平。當光程長度顯著大于單個納米顆粒的尺寸時，實際上相當大的一部分光程為無效光程，不利于靈敏度的提高。

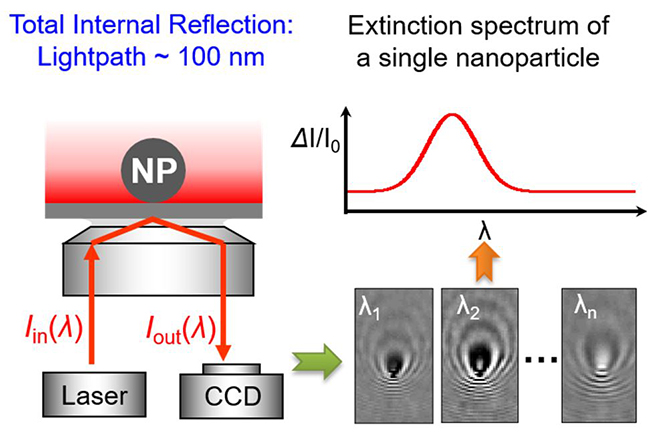

圖1 TIRES裝置采集單粒子消光光譜的示意圖。TIRES借助于全內反射激發的近場倏逝波照明，采用CCD相機收集包含了樣品信息的反射光進行成像，得到一系列不同波長處的單粒子全內反射圖案。再經由圖像處理，提取出該粒子在可見光范圍內的消光光譜。
除了具有更高的靈敏度以外，此項研究還首次顯示了TIRES方法能夠區分吸收型和散射型納米材料。眾所周知，消光效應反映的是吸收和散射的總和，傳統方法往往只能反映二者之一。比如，光熱顯微鏡能夠測量單顆粒的吸收過程（而且是其中的無輻射馳豫部分），暗場顯微鏡則擅長表征單顆粒的散射過程。此項研究結果顯示，介電型材料（聚苯乙烯，二氧化硅），表面等離激元材料（金）以及吸收型材料（普魯士藍），在各自最強消光作用對應的波長處，其全內反射圖案的中心呈現出“亮”和“暗”程度各異的趨勢，結合光譜進一步分析，這兩種狀態分別反映了物質的散射和吸收偏向。以金納米粒子（AuNP）為典例，在最大消光波長（565 nm）處，粒子圖案的中心呈現出更暗的狀態，而隨著波長增大，圖案中心逐漸變明亮，實驗消光光譜曲線與理論電磁場模擬計算結果一致。根據上述推論，對同一幅圖像選取不同區域進行分析發現，中心強度值最低點對應著金的最強吸收波長520 nm處，與理論計算吸收譜峰相符，為TIRES測量分析的準確性提供了有力支撐。此外，另外兩種性質的納米材料則表現出不一樣的譜學特征。聚苯乙烯（PS）納米粒子的消光光譜表明，其在可見光范圍內表現出單調的散射性質，并且遵從米氏散射理論，散射強度與波長的四次方成反比。普魯士藍（PB）納米顆粒隨波長增加，貢獻于消光信號的主要成分由散射逐漸變?yōu)槲?，?00 nm吸收帶附近達到最大消光。
圖2 (a) 介電型材料（聚苯乙烯，二氧化硅），表面等離激元材料（金）以及吸收型材料（普魯士藍）的單顆粒全內反射圖像；(b)金納米粒子在不同波長處的全內反射圖案，以及不同選區分析條件下的消光光譜和吸收光譜
相比于現有的單顆粒成像和光譜技術，TIRES具有以下特點：1）測量普適性，適用于任意具有消光效應的材料；2）寬場光譜成像模式，高通量地同時獲得多顆粒子光譜；3）照明強度溫和，大大降低了對樣品的光穩定性要求；4）入射光方向和偏振狀態可調控，可用于各向異性納米材料的研究?？傮w來講，材料的光學性質反映在介電常數差異上，而TIRES正是一種適合于測量各類材料光譜信息的技術，憑借近場激發和偏振可調等特點，該技術在各向異性材料的研究方面將會發揮巨大潛力。
相關結果發表在Angewandte Chemie上（DOI: 10.1002/anie.201810324），并被選為“Hot paper”。文章第一作者為我院助理研究員李萌博士和博士生袁婷聯（同等貢獻），王偉教授為通訊作者。陳洪淵院士對此項研究的設計和完成進行了重要指導和支持。此項研究得到了國家自然科學基金以及生命分析化學國家重點實驗室自主課題的資助。
