胡征教授課題組在超高功率超級電容器碳材料研究中取得重要進展
最近，介觀化學教育部重點實驗室胡征教授課題組在超高功率超級電容器電極材料研究中取得重要進展，題為“Porous 3D few-layer graphene-like carbon for ultrahigh-power supercapacitors with well-defined structure-performance relationship”的論文以通訊形式發(fā)表于《先進材料》(Advanced Materials 2017 doi: 10.1002/adma.201604569)，第一作者為博士生趙進。該工作受到《物理化學學報》（Acta Physico-Chimica Sinica）主編、中科院院士劉忠范教授的關注，他在該學報上撰寫了題為“多孔三維寡層類石墨烯：超高功率超級電容器碳材料”的Highlight文章（doi: 10.3866/PKU.WHXB201703203），進行了亮點報道。
雙電層超級電容器（EDLC）通過表面靜電吸附存儲電荷，具有功率密度高、循環(huán)壽命長、安全性好等優(yōu)點，得到廣泛重視。理想的EDLC電極材料應同時具備高的比表面積、均衡分布的孔結構、高的導電性、以及優(yōu)異的浸潤性等性質。sp2雜化的碳材料具有導電性好、形態(tài)結構豐富、電子結構和表面性質易于調控等特點，成為開發(fā)先進EDLC電極材料的重要源泉。其中，石墨烯是一種很有前途的電極材料，導電性好，理論面積比電容可達21 μF cm−2。但通常石墨烯片層間的π-π堆垛會顯著降低其比表面積，影響電解液傳輸的內部孔道，難以充分發(fā)揮其潛力，一般需要采取比較復雜的工藝技術以克服這些不足。
近年來胡征教授課題組發(fā)展了一種原位氧化鎂模板法制備碳基納米籠的新方法，所得納米籠呈新穎的分級結構，具有比表面積大、微孔-介孔-大孔共存、導電性優(yōu)良、浸潤性可調等特點，表現出優(yōu)異的EDLC性能[Adv. Mater. 24(2012)347；27(2015)3541.]。最近，鑒于金屬基底上沉積的碳材料的電導率通常優(yōu)于氧化物基底上沉積的碳材料這一現象，他們將原位氧化鎂模板法拓展為原位多孔納米銅模板法，以聚甲基丙烯酸甲酯（PMMA）為固態(tài)碳源，得到了一種新型的多孔三維寡層類石墨烯材料（3DG），具有微孔-介孔-大孔相互連通的開放性孔結構，比表面積大（>1500 m2 g−1），導電性高（>800 S m−1），在水系和離子液體中均有良好浸潤性。這種3DG材料在水系和離子液體電解液EDLC中的功率密度分別高達1066.2 和 740.8 kW kg−1，其能量密度、循環(huán)穩(wěn)定性均處于EDLC的先進水平，展示出在超高功率和高能量密度存儲領域的廣闊應用前景。更令人感興趣的是，他們通過系統(tǒng)考察EDLC的等效串聯電阻（即計時電位曲線的IR壓降）隨電流密度的變化規(guī)律，從一個新的視角深入理解了EDLC材料的結構與性能關系，與經典電化學交流阻抗譜的研究結果相互印證，互為補充，這為深入理解電化學能量存儲材料的構效關系提供了新的思路。
該項研究獲得了國家自然科學基金重點項目、科技部納米重大研究計劃項目的資助。
圖1. 離子液體電解液中超級電容器基于活性物質（3DG）質量的Ragone圖。

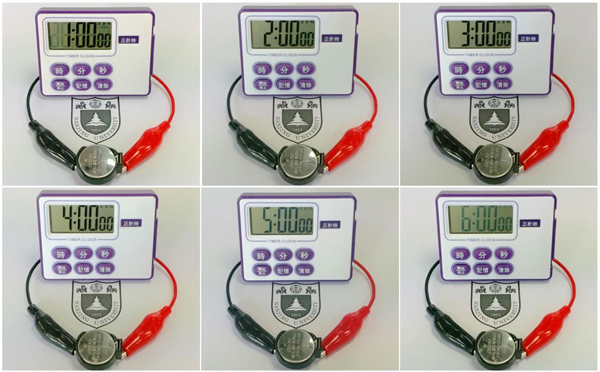

圖2. 離子液體電解液中3DG基超級電容器驅動計時器工作展示。
版權與免責聲明：本網頁的內容由收集互聯網上公開發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：sales@allpeptide.com
