裴堅-王婕妤課題組在聚合物熱電材料取得新進(jìn)展
聚合物熱電材料因其低毒性、質(zhì)輕、柔性和可大面積加工等優(yōu)勢在可穿戴自供電器件方面具備很好的應(yīng)用前景。一個高性能的熱電器件同時需要p型與n型兩種材料。聚合物在摻雜之后的電導(dǎo)率對聚合物材料的熱電性能起到了關(guān)鍵的決定作用。目前，P型聚合物的電導(dǎo)率已經(jīng)超過1000 S cm-1，相比之下，僅有幾例n型聚合物的電導(dǎo)率超過1 S cm-1。
圖1. N型聚合物熱電材料面臨的三個重要挑戰(zhàn)。
針對目前研究現(xiàn)狀，裴堅教授團(tuán)隊總結(jié)了提升n型聚合物熱電材料電導(dǎo)率所面臨的三個重要挑戰(zhàn)，并提出相應(yīng)的解決策略：
1） 載流子的產(chǎn)生
載流子濃度的高低直接影響電導(dǎo)率，較低的n摻雜效率是限制載流子濃度提升的重要原因。LUMO能級調(diào)控、增強(qiáng)聚合物和摻雜劑的相容性、設(shè)計高效的n摻雜劑是提升n摻雜效率的三類重要手段。
2） 載流子的傳輸
載流子通過分子摻雜的方式被引入后，其傳輸過程（遷移率）與最終的電導(dǎo)率緊密相關(guān)。導(dǎo)電聚合物的電荷傳輸可以簡單分為聚合物鏈內(nèi)傳輸和聚合物鏈間傳輸。“共軛骨架平面化”是提升鏈內(nèi)傳輸?shù)挠行Х椒?。與此同時，聚合物在溶液中的自組裝過程直接影響了其在固相下的微觀排列，進(jìn)而影響了載流子的鏈間傳輸過程。分叉?zhèn)孺溨Щ稽c調(diào)控、形貌與微觀結(jié)構(gòu)調(diào)控、摻雜方法是調(diào)控載流子鏈間傳輸?shù)娜N有效方法。
3） 材料的穩(wěn)定性
材料的穩(wěn)定性是有機(jī)熱電器件走向應(yīng)用必須要考慮的問題。N型導(dǎo)電聚合物中含有大量有機(jī)自由基或自由基陰離子，這些物種很容易被空氣中的水和氧氣淬滅，造成性能的顯著下降。降低聚合物的LUMO能級和利用厚膜的“自封裝效應(yīng)”是提升n型導(dǎo)電聚合物空氣穩(wěn)定性的有效方法。與此同時，N型導(dǎo)電聚合物應(yīng)用于熱電材料還必須同時考慮其熱穩(wěn)定性和電場下的穩(wěn)定性。如使用高沸點的和摻雜過程不可逆的摻雜劑可以有效提升導(dǎo)電聚合物的熱穩(wěn)定性；調(diào)控?fù)诫s劑與聚合物的相互作用可以優(yōu)化其在電場下的穩(wěn)定性。
該綜述從分子設(shè)計到加工方法概述了提升n型熱電材料中電導(dǎo)率的有效策略，為設(shè)計新的高性能n型聚合物熱電材料提供了思路。
在前期工作的基礎(chǔ)上，裴堅教授團(tuán)隊針對開發(fā)空氣穩(wěn)定的n型聚合物熱電材料提出了新的分子設(shè)計策略。平面剛性的共軛聚合物不僅具有較強(qiáng)的分子間相互作用，同時在摻雜后可以實現(xiàn)更長的極化子離域長度，有利于載流子的鏈內(nèi)傳輸。通過綠色高效的羥醛縮合反應(yīng)連接兩個缺電子片段，他們成功構(gòu)筑了由碳碳雙鍵橋聯(lián)的剛性共軛聚合物，LPPV。相比于傳統(tǒng)的通過偶聯(lián)反應(yīng)構(gòu)筑的共軛聚合物，該方法不僅綠色高效，而且可以顯著降低單體間的扭轉(zhuǎn)角，提升扭轉(zhuǎn)勢壘，形成“剛性的共軛骨架”。骨架中的吸電子基團(tuán)和較窄的光學(xué)帶隙（0.9 eV）共同作用使得LPPV的LUMO能級低至-4.49 eV，預(yù)示著該聚合物較高的n摻雜效率和空氣穩(wěn)定性。

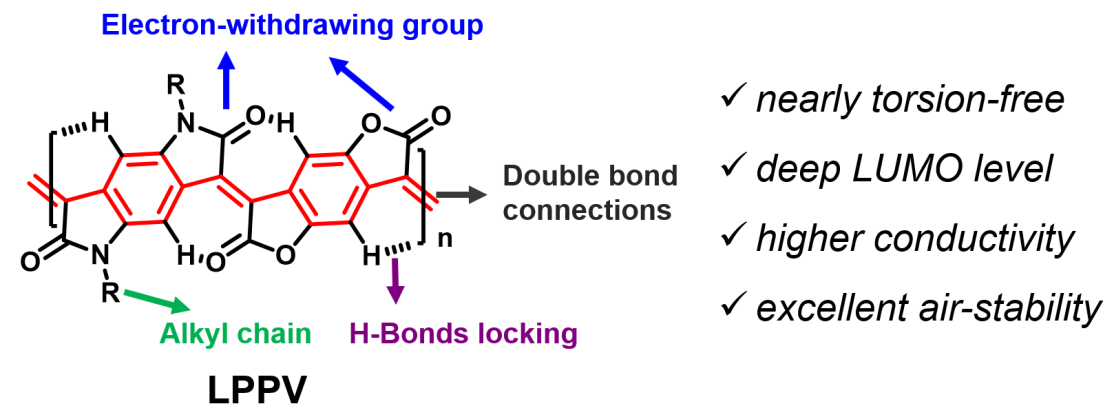

圖2. 剛性共平面的共軛聚合物L(fēng)PPV。
LPPV在摻雜后可以獲得最高1.1 S cm-1的電導(dǎo)率和1.96 μW m-1 K-2的功率因子。微米級（1-2.5 μm）的LPPV厚膜在空氣中暴露76天后仍然可以保持0.6 S cm-1，其功率因子在暴露空氣中7天后僅有2%的衰減。這是目前報道的最穩(wěn)定的n型聚合物熱電材料。該分子設(shè)計策略為制備高性能共軛聚合物提供了新思路。
以上相關(guān)成果分別發(fā)表在Chemistry of Materials (Chem. Mater. 2019, acs.chemmater.9b01422)和Angewandte Chemie (Angew. Chem. Int. Ed. 2019, anie.201905835)并被評為Very Important Paper（VIP）。論文的第一作者為化學(xué)學(xué)院博士生盧陽。該研究工作受到了國家自然科學(xué)基金委、科技部、教育部和北京分子科學(xué)國家研究中心的資助。
文章鏈接：
1. https://pubs.acs.org/doi/abs/10.1021/acs.chemmater.9b01422
2. https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.201905835
版權(quán)與免責(zé)聲明：本網(wǎng)頁的內(nèi)容由收集互聯(lián)網(wǎng)上公開發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：sales@allpeptide.com
